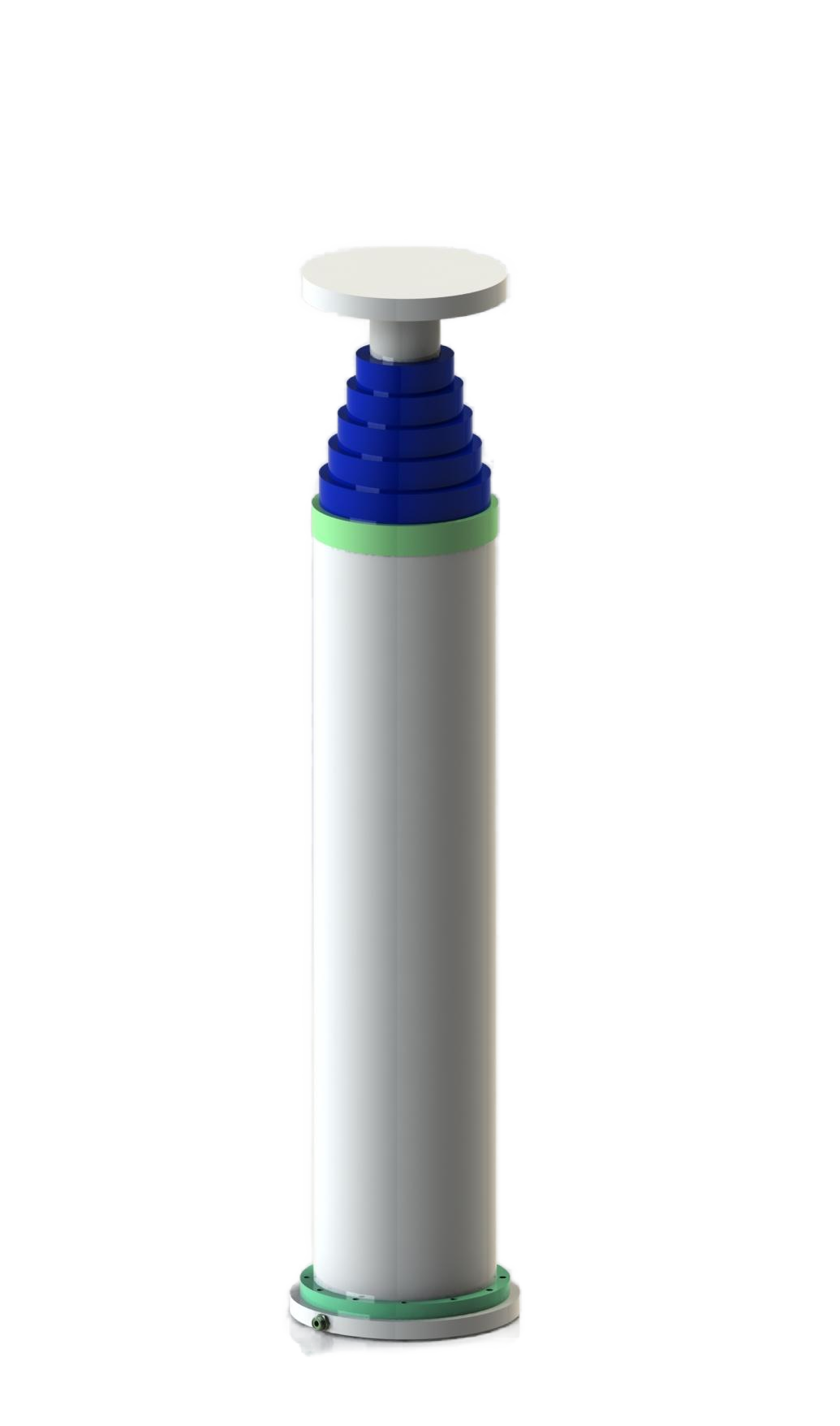

液压伺服多级伸缩缸（ZL2015 1 0496300.8）

液压伺服多级伸缩缸（ZL2015 1 0496300.8），专为一种履带式侦查指挥车开发，可满足侦查指挥车装有雷达侦查，升降高度任意可调、定位正确稳定及旋转角不超过48′等特殊要求。

产品特点：

多级单作用长行程；

低摩擦阻力无爬行运动；

活塞无旋转运动；

伺服控制，定位精准；

主要技术指标：

1) 伺服伸缩缸叠合后油缸总长不大于2000mm；

2) 举升高度大于9000mm（6级全伸出）；

3) 油缸负载不大于2500N；

4) 油缸升降时扭转角不超过48′；

5) 安装方向:垂直；

6) 油缸连接:法兰连接

a 活塞杆顶部与雷达安装面采用法兰定位；

b 油缸底部与履带车辆战斗舱尾部采用法兰连接
