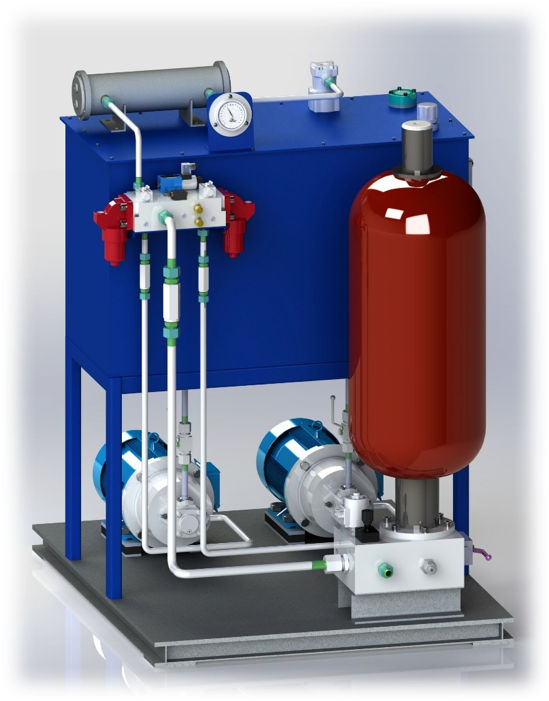

中速磨煤机变加载系统是磨煤机的重要组成部分，由高压油泵站、油管路、加载油缸、蓄能器等部件组成。液压系统为磨辊提供随负荷而变化的碾磨压力，采用了比例控制技术，根据负荷变化的指令信号来控制液压系统的压力，实现无级调压。高压油泵站安装在靠近磨煤机的地基上，加载油缸和蓄能器安装在磨煤机机体上，三个带蓄能器的油缸由高压油泵站提供动力。

技术参数

公称压力：20MPa；调节压力：0-18MPa

电机参数: 电源AC380v 50HZ   功率5.5kw

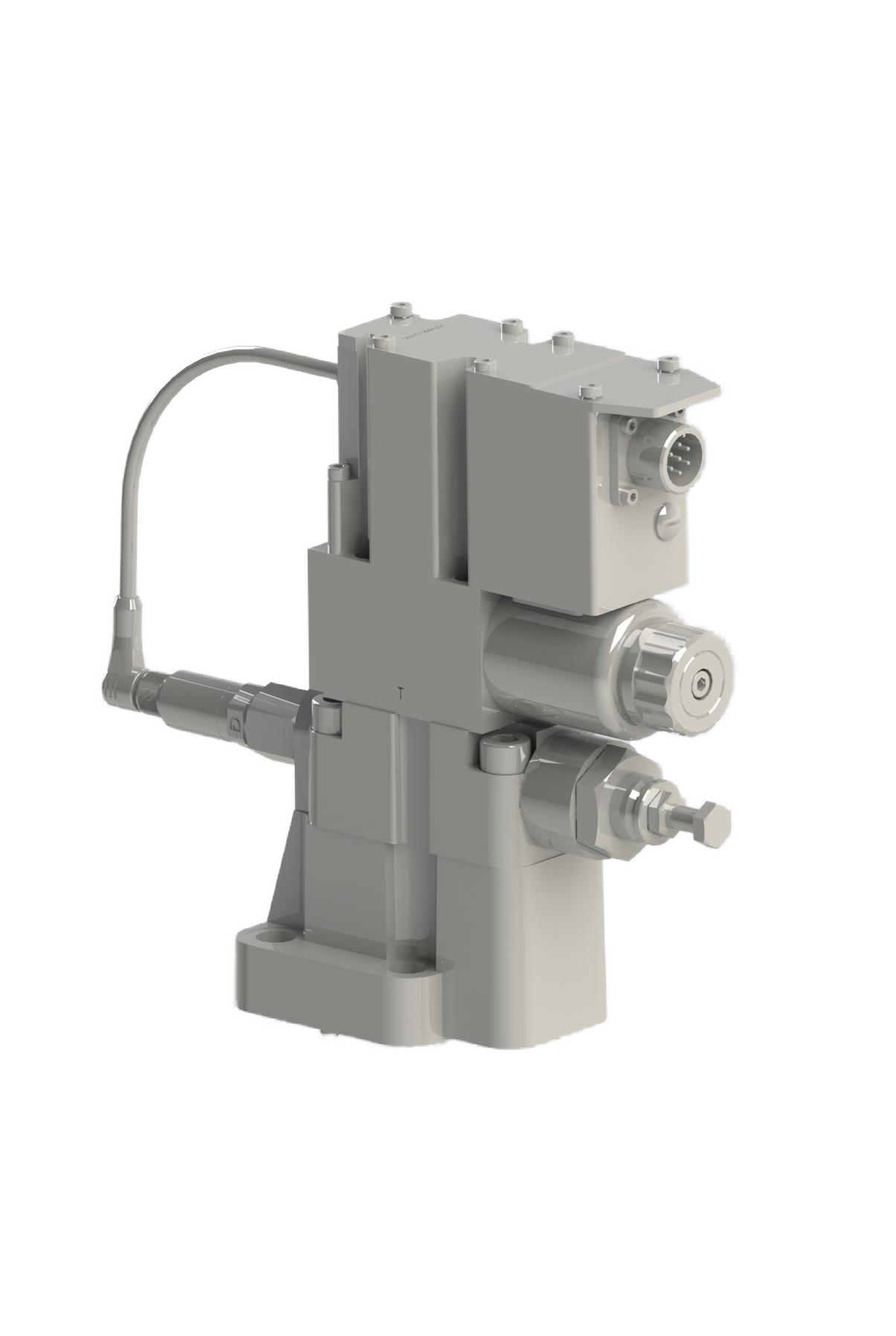

比例溢流阀

型号：PRE10J-210N/11N-E1K11/C

技术参数：压力Pmax=350bar；流量Qmax=200L/min

电流信号：4—20mA   电压信号：0—10v

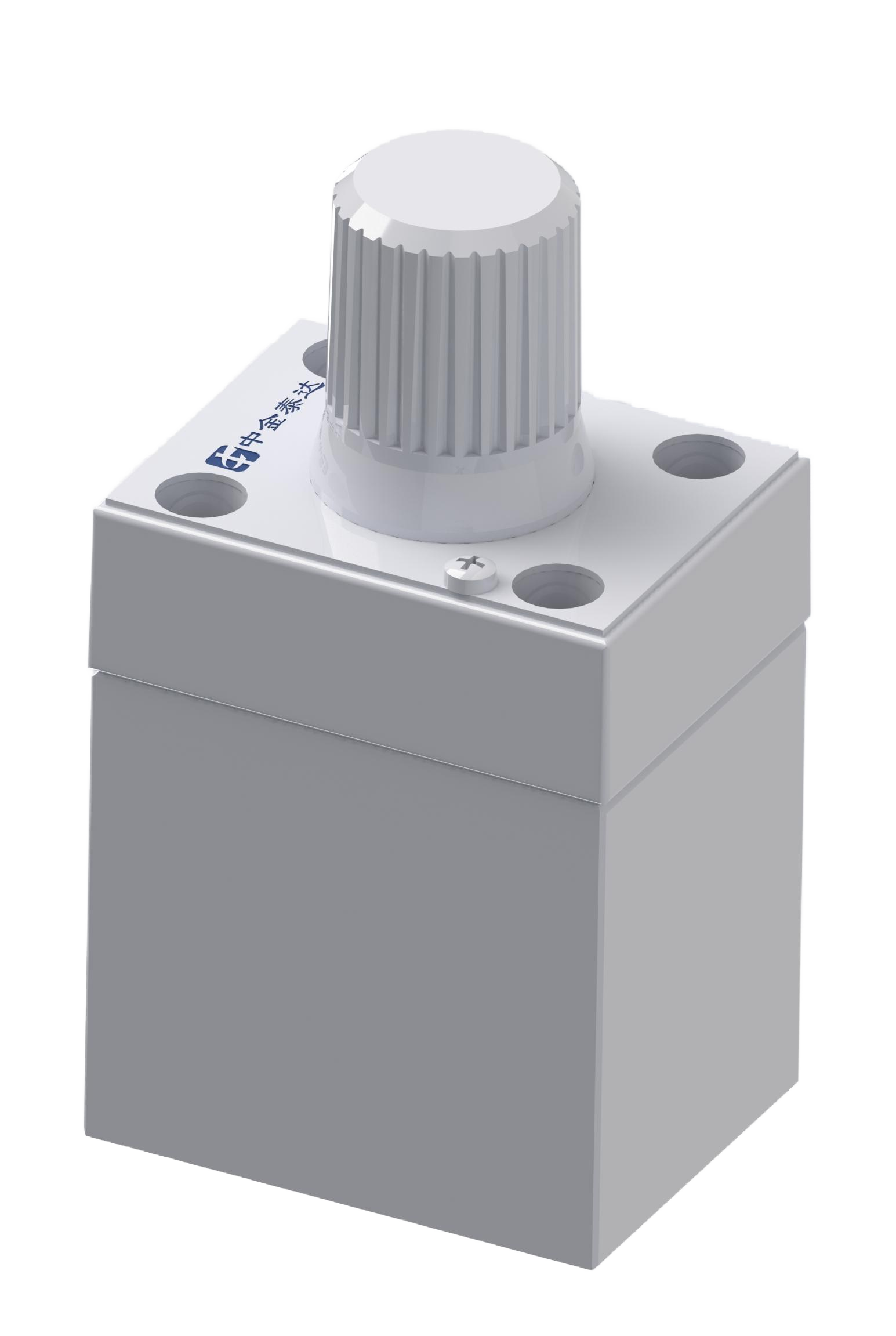

流量控制阀

型号：RPC1-16/CT/41

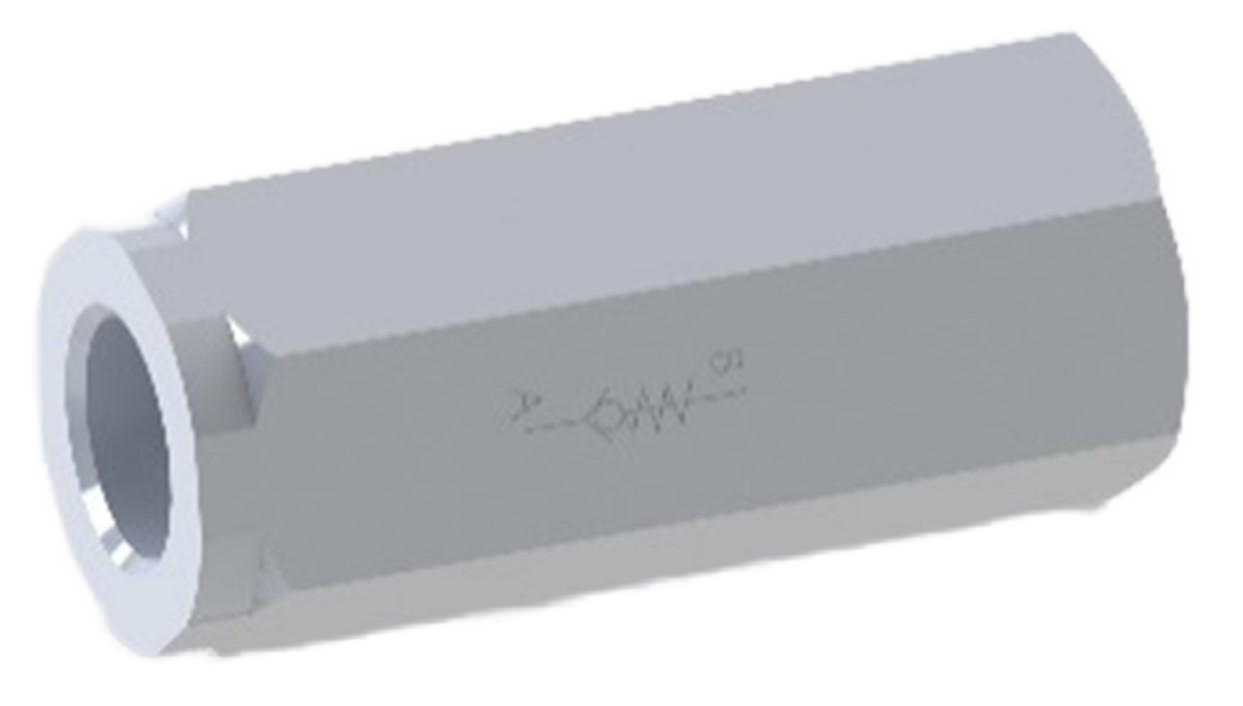

管式单向阀

型号：VD4-W1/30

技术参数：开启压力P=0.35bar；流量Qmax=75L/min

          压力Pmax=400bar

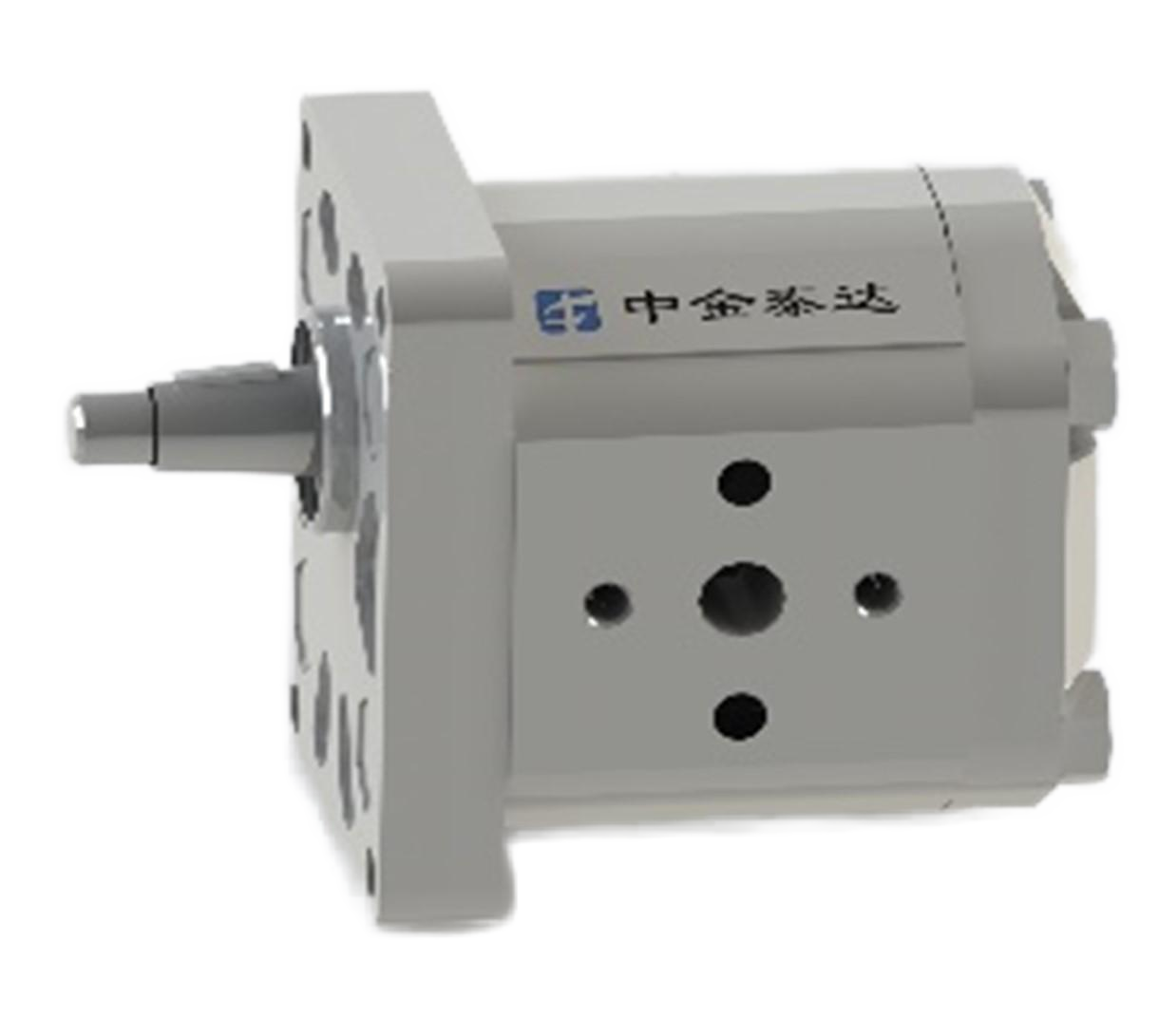

齿轮泵

型号：GP2-0140R97F/20N

技术参数：排量q=14ml/r；压力Pmax=21MPa

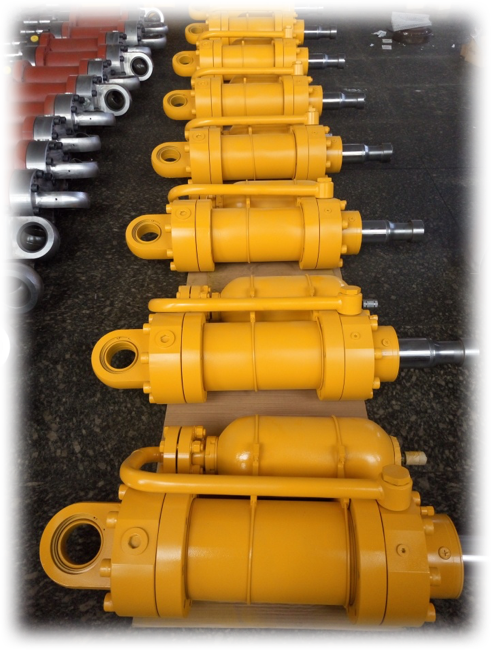

油缸

根据磨煤机的使用工况特制，油缸采用进口耐磨密封，可在高温、往复运动频率较高的条件下，长时间使用。加载蓄能器内部的皮囊采用进口橡胶特制。进出油口接头采用24度锥密封，可长时间承载高压，无漏油和渗油现象。

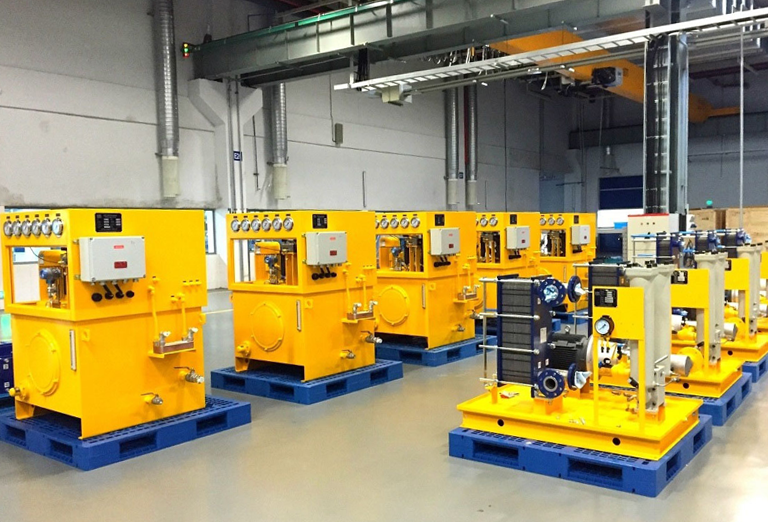

稀油润滑油系统（以下简称稀油站）由油箱、油泵、滤油器、油冷却器、管道、阀门、仪表和电控柜组成。工作介质为N22-N460级工业齿轮油或其它机械润滑油。主要用于冶金、矿石、建材、石化和电力等机械设备的稀油循环润滑系统中，向中速球磨机静压轴承和静压启动面、减速机和电机轴承等（以下简称主机）摩擦部位供送润滑油。

电机：采用双速电动机，若稀油站启动时油温<25℃时，先令电机730r/min运转，直到油温达到28℃时，再改用1450r/min运转。能有效节能。

三螺杆泵：采用进口螺杆泵，油泵上装有对油泵和系统起过载保护作用的安全阀，阀的调节压力为0.63MPa，可保证安全运行。

双室过滤器：采用纵向导流和上下磁过滤结构，带切换换向阀。在正常循环下，一个滤筒工作，另一个备用，当达到了规定的压差，即表明工作着的滤筒滤网堵塞了，此刻搬动换向阀手柄使油流改向，流往备用滤筒，可在不影响稀油站正常工作的情况下，清洗堵塞滤网以备用。

供热阀门液控执行机构采用全封闭结构设计，液压泵间断工作，主要依靠蓄能器提供工作压力，满足系统的使用工况，提高系统使用寿命、节能及稳定性。油源与执行机构采用不锈钢管连接，采用24°锥密封，结构紧凑，密封件为氟圈。可根据火力发电机组的要求定制。

Ø   系统优势：

1、   液压泵采用一备一用，主要依靠蓄能器提供压力，保证执行机构的正常工作

2、   油源设计为自封式结构，高压过滤器可在线更换，不影响系统工作

Ø   主要技术参数：

高压泵电机功率：P = 3 kw

循环泵电机功率：P = 0.55 kw

加热器功率：P = 0.5 kw

恒压变量泵技术参数：Q = 7L/min   P = 25Mpa

冷却器采用风冷散热，散热功率：P = 1.5 kw
