气密检查仪（ZL 2016 2 1032357.9），用于完成弹射座椅相关系统单元及供氧抗荷通风管路系统的气密检查、功能检查，输出气源压力范围在 0.06MPa-8MPa；同时，设备可为弹射座椅椅盆升降电机提供电源 DC27V使用。
产品特点
气密检查仪启动控制阀组采用模块化、片式结构，方便功能扩展。
采用高精压力传感器，保证采集数据的准确性。
自动控制检查和手动控制检查两种模式，可根据用户实际情况灵活选择操作。
检查过程由屏幕实时显示工作状态及数据曲线。
技术参数
电源 :AC220V/50HZ
输出电源：DC27V±3V；
充气介质：工业氮气或氧气；
气源：标准 15MPa 氮气瓶或充氮车；
可保证额定输出压力：0.1-8MPa，输出的压力偏差小于10%；
外形尺寸：400x300x350mm；

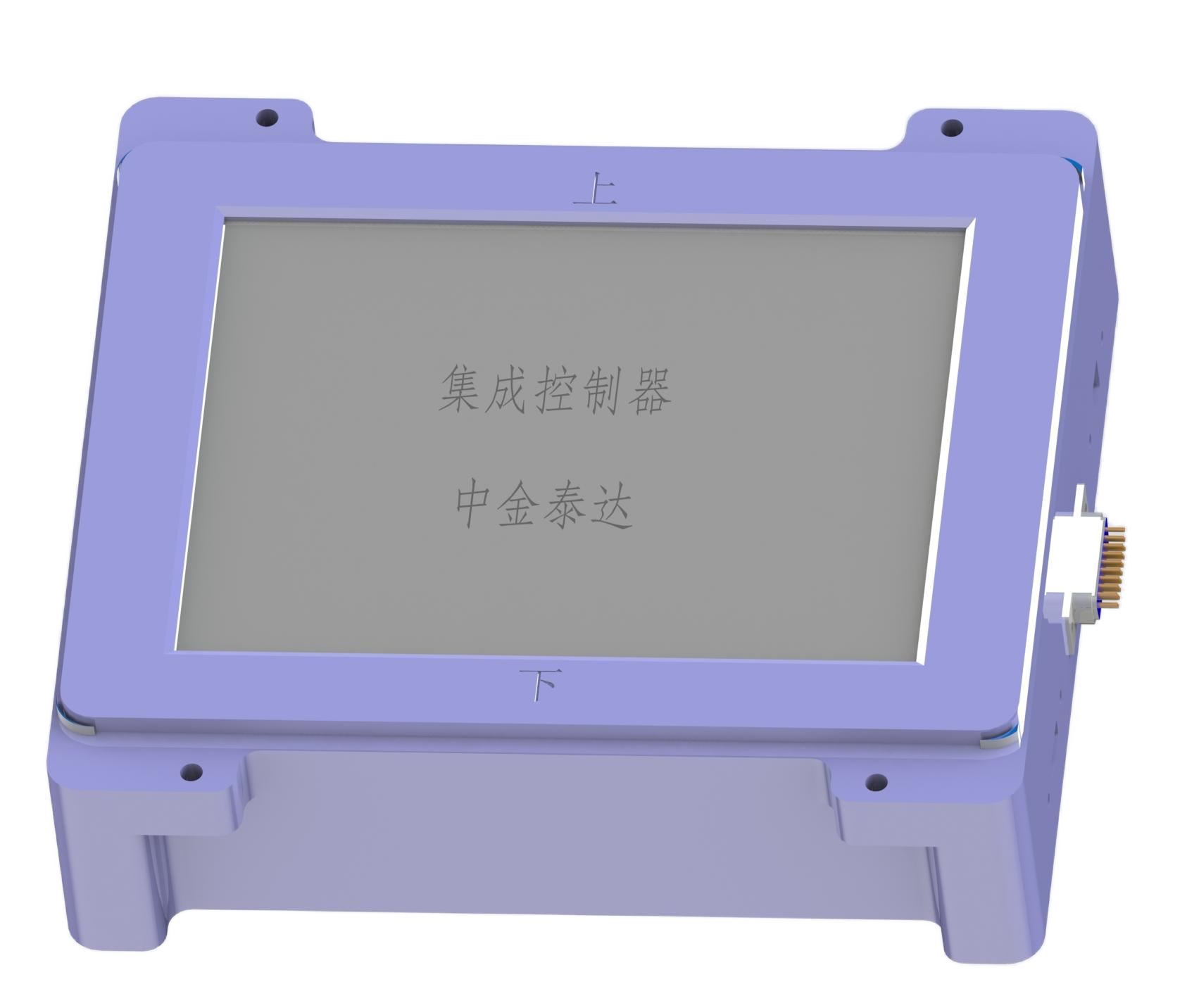

智能多路集成控制器
集成控制器专为数字气密检查仪进行开发，采用MC9S12DG128单片机负责采集压力传感器信号，实现485总线通讯，输出信号控制驱动电路。由供电电路、频率采样电路、模拟量采样电路、驱动电路、485总线接口电路、显示屏等组成。

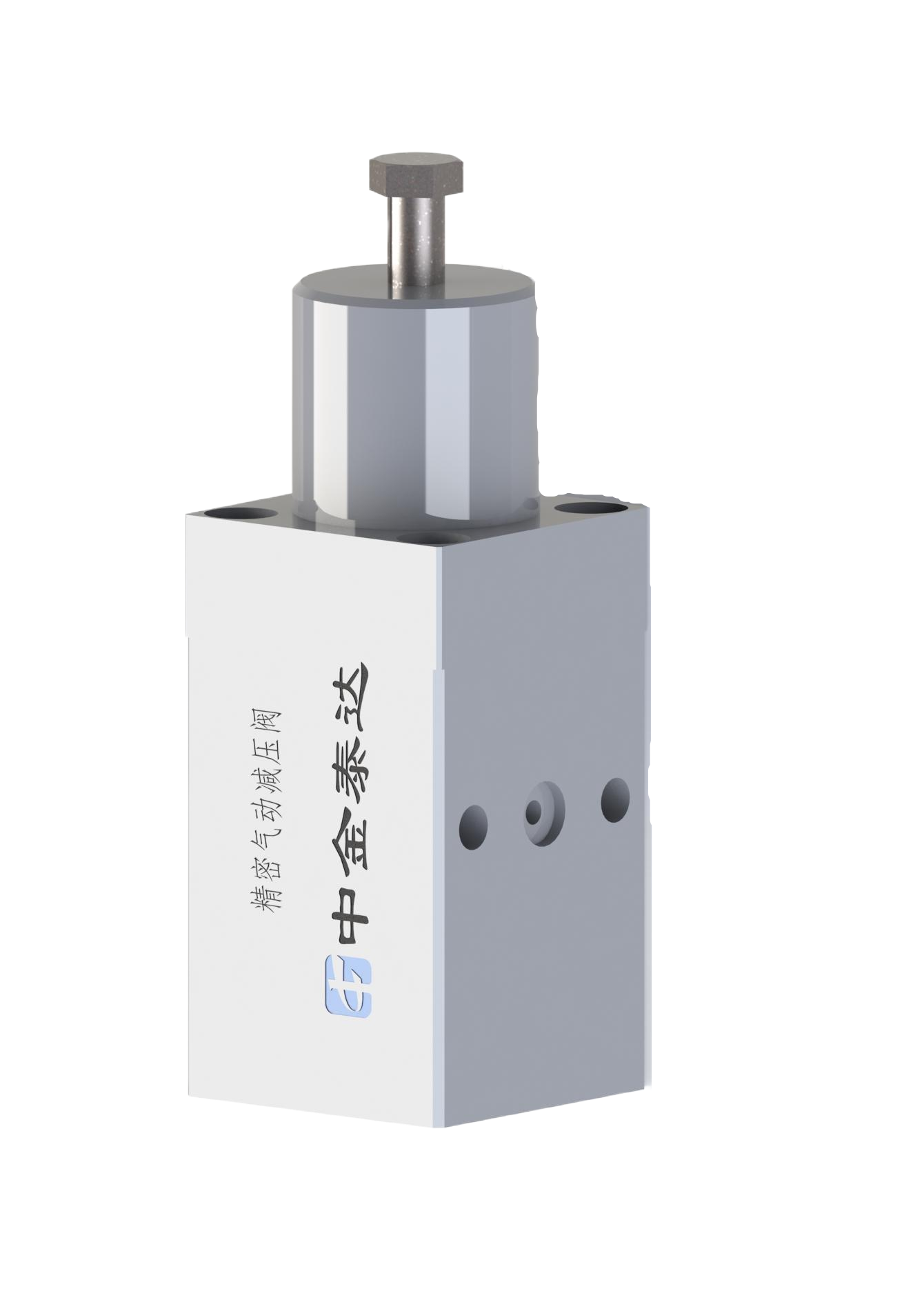

精密气动减压阀
利用该产品可将9-15MPa气源压力输出为0-8MPa范围内预先设定的压力。
技术参数：
气源压力： 9-15MPa；
压力输出范围： 0-8MPa（重复精度＜10%)；
通径： DN5；

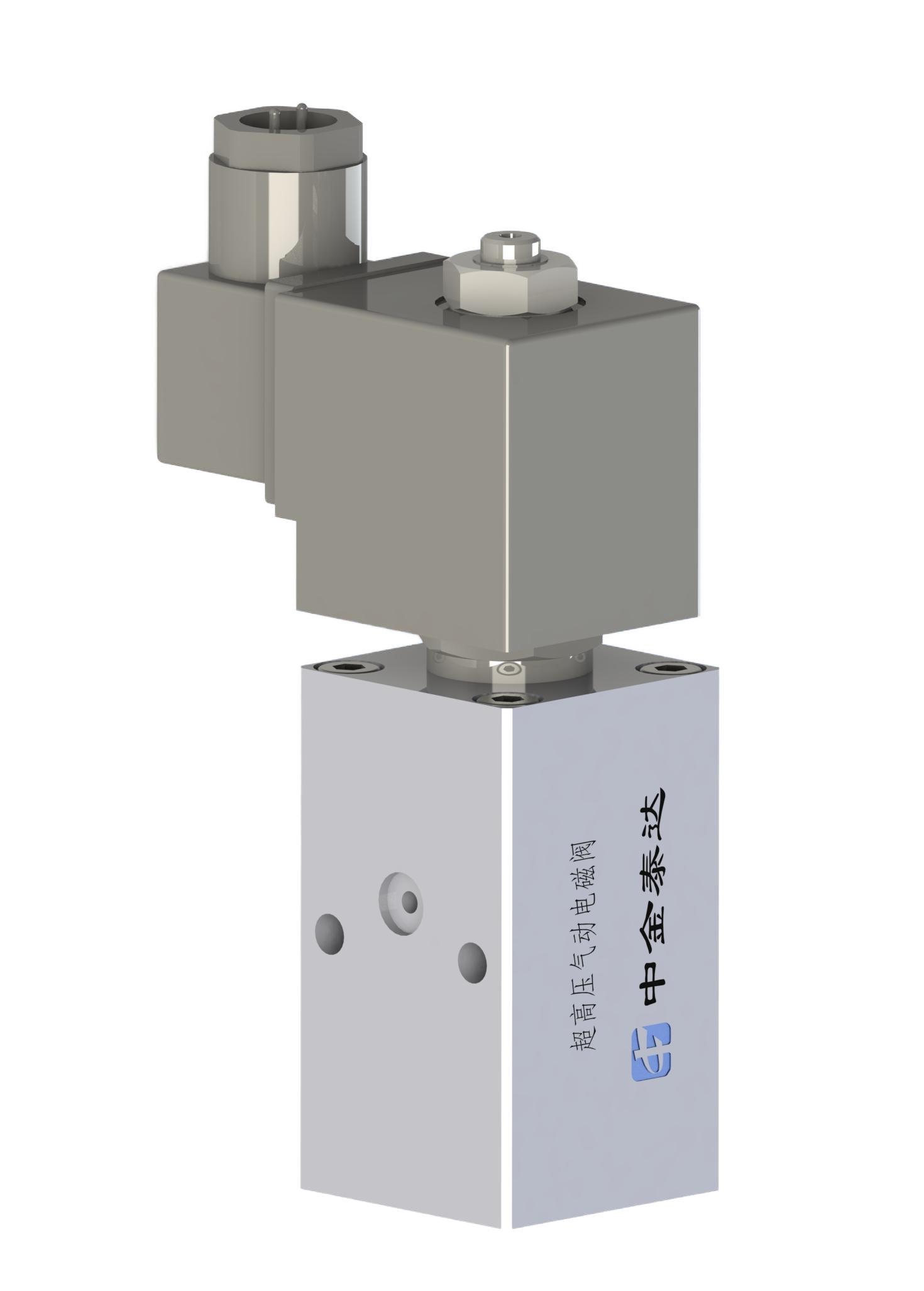

超高压气动电磁阀
用于切断与打开气流通道，产品内置单向阀，0-15MPa气压范围内无气体泄露。
技术参数：
使用压力：0-15MPa；
通径为 DN5；
线圈供电电压：DC 24V；
耗电功率：30W；

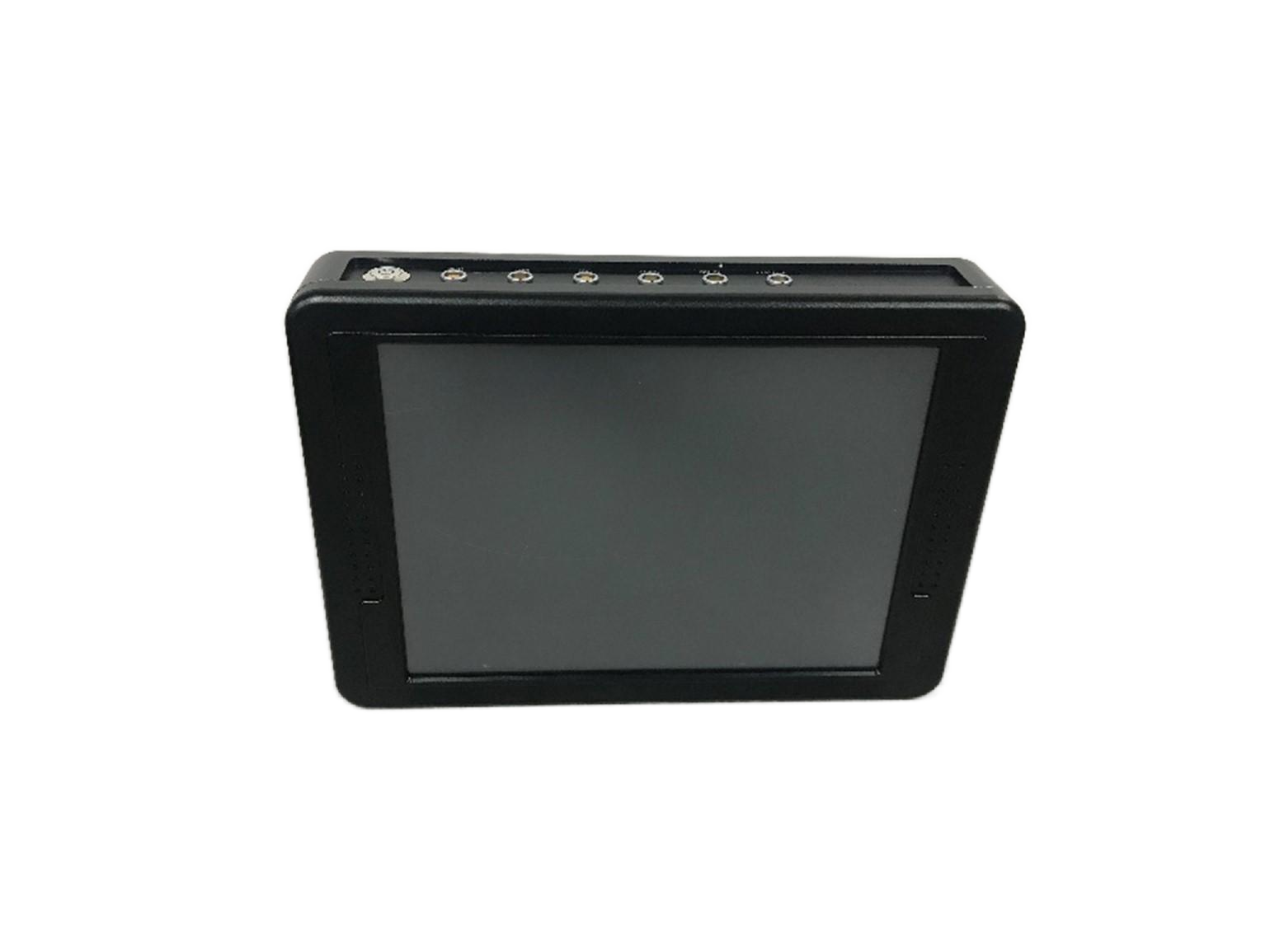

电子供氧抗荷调节器地面检测仪（ZL 2016 2 0761122.7）（以下简称“地检仪”）主要用于电子供氧抗荷调节器（以下简称“调节器”）的日常维护和定期检查，由手持式检测仪和压力采集器组成。
通过功能模块对飞机的供氧、抗荷调节。软件以图形化界面引导操作，界面简洁易懂，采用“一键”测试的模式。
测试软件能够自动调用SQL等工具，进行后期数据处理。
软件系统是电子供氧抗荷调节器地面检测仪系统的核心，通过RS-422串行端口跟调节器进行通讯，以实现对下载被测氧调节器自检信息、氧调节器进行参数设置、模拟设置传感器、氧调节器发送飞行状态参数、地检端口开关控制、工作参数测量显示、数据管理、调节器输出氧气和空气测试等测试的功能要求。软件由登录模块、主界面模块、编辑模块、程式管理模块、系统配置模块，账户管理模块，软键盘模块，报表模块等模块组成。可以实现包括系统参数配置，账户的添加和修改，测试程式编辑，自动运行测试，保存测试数据到数据库，导出数据生成测试报表等应用功能。
系统优势
轻便、小巧便于携带
尺寸为280mm(长度)╳200mm(宽度) ╳55mm(高度)，重量为≤5 KG，
全触摸屏设计，操作简便
电子供氧抗荷调节器地面检测仪系统的操作接口为一个全触摸屏的操作界面，不需要外接键盘和鼠标，用户只需像点击操作一般的平板电脑那样点击操作我们的设计开发的应用界面，即可完成包括测试，编辑，数据管理等等一系列用户想要实现的功能。操作简单，方便，明了。
模块化设计，可靠性高，维护方便简单

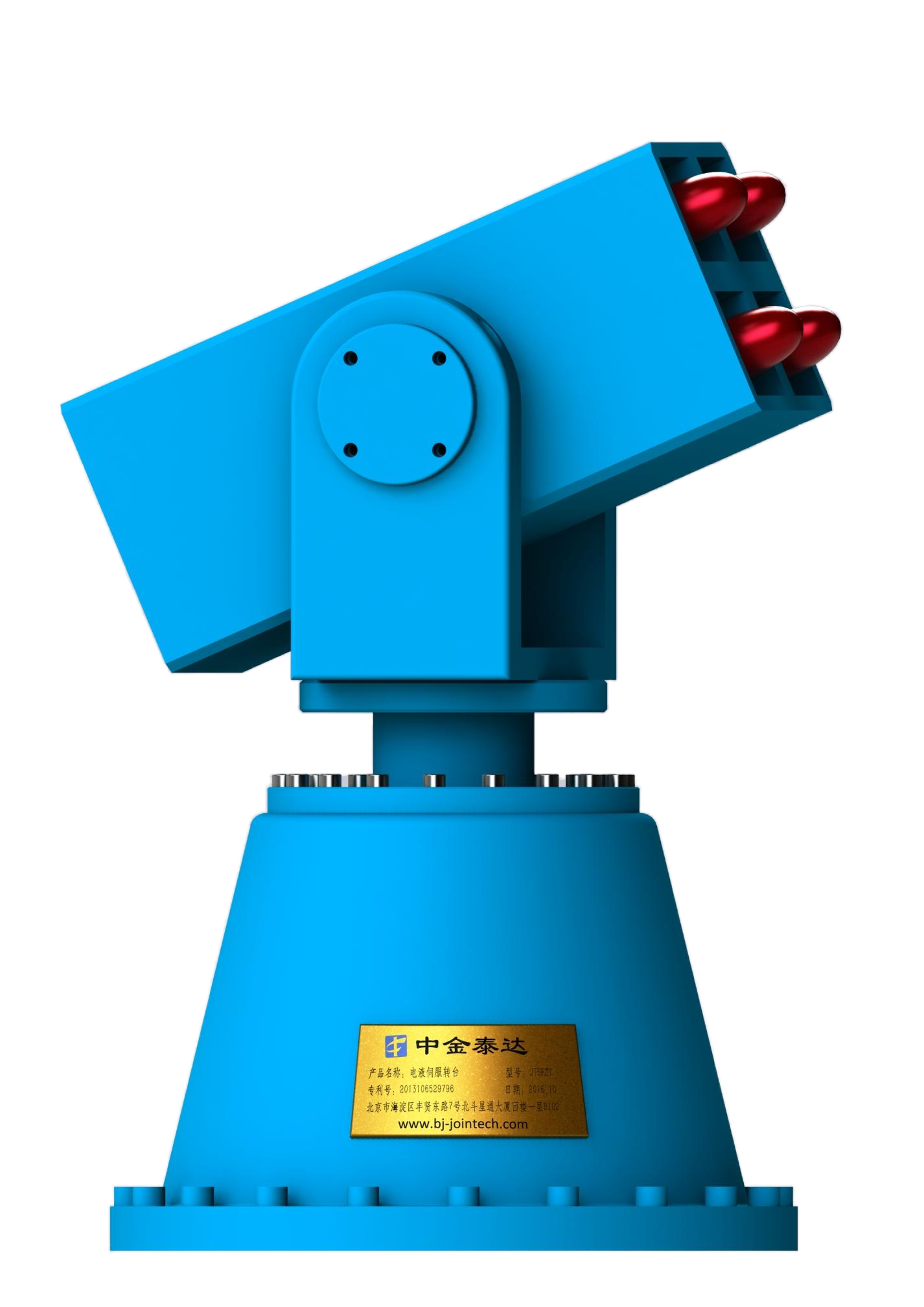

ZT-6 两自由度电液伺服转台（ZL 2013 1 0652979.6）由方位和俯仰阀控马达组件、基座、回转接头、外框架、内框架、液压站和电控柜组成。最大载重量大于5.5 吨、可同时对四发导弹（带储发一体箱）进行惯组标定。
产品特点
转台采用了双叶片液压伺服马达，单位功率的重量不足电马达的 20%。由于具有极低的无爬行稳定转速，被用来直接驱动转台框架，消除了齿轮传动间隙，增强了转台的机械传动刚度，提升了转台的传动精度和工作稳定性。
技术参数
转台工作角度范围及精度
转台方位角度工作角度范围为（0～110）度；
转台俯仰角度工作角度范围为（0～45）度； 工作角度定义为相对于转台水平面，方位角和俯仰角角度定位精度优于 0.5 度。
转台角度率范围
俯仰和方位角速率范围为（0.04～10）度 / 秒；
转台无爬行、最低稳定角速率优于 0.04 度 / 秒。
其他指标
转台最大载重量大于 5.5 吨；
转台在低速转动时无爬行、无抖动等非正常工作状况；
转台配备计算机，允许连接 4 路 RS485 接口进行计算机与火箭弹的数据交联；转台配备电源系统，可以为四发火箭弹提供DC28V,240W稳压电源。

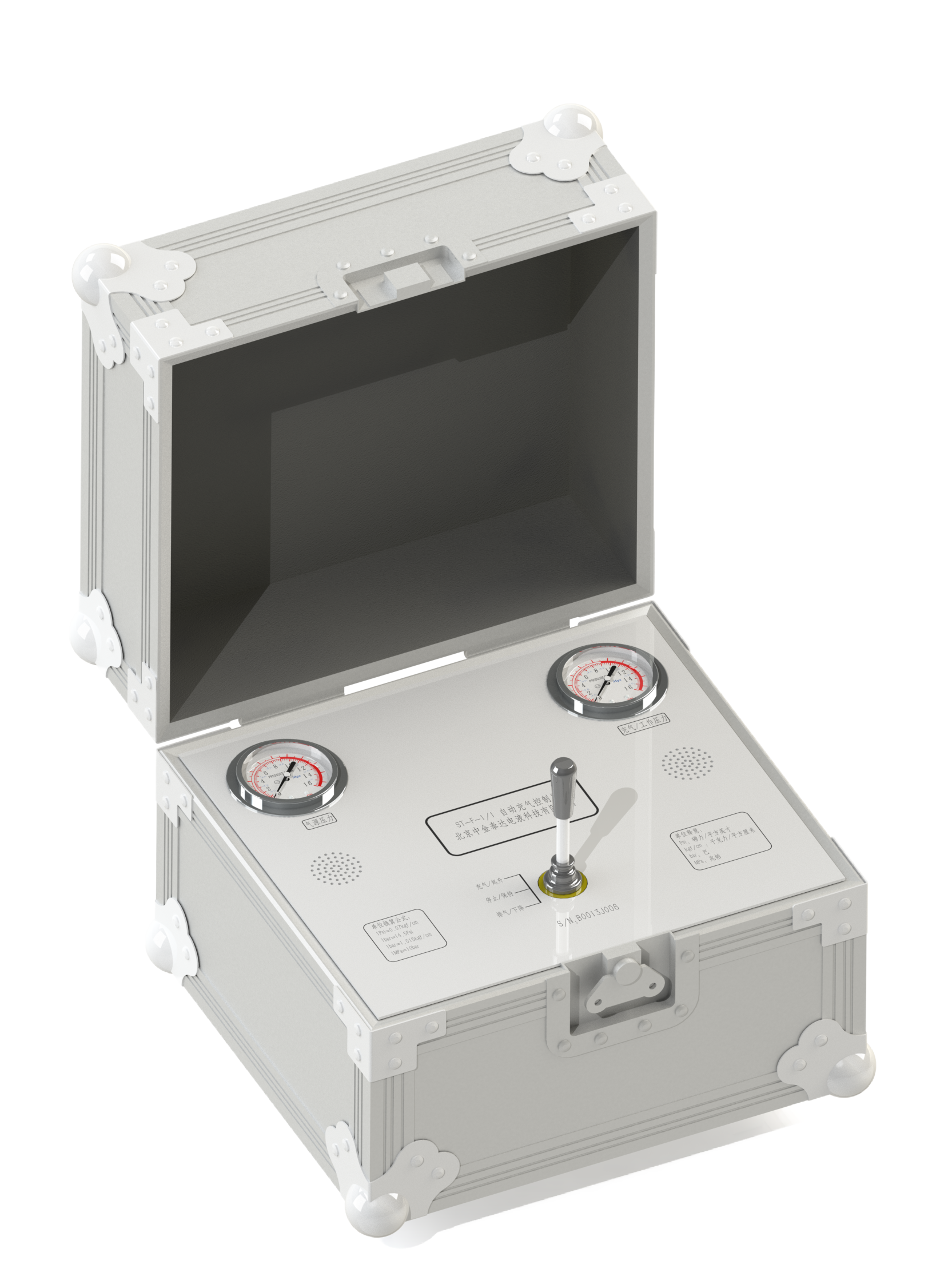

飞机救援用自动充气控制器（ZL201620788311.3）用于控制气囊内部气压在设定范围，通过手动换向阀实现气囊充气、保压、排气三种功能间的自由切换。自动充气控制器由外箱体、气动控制阀组、面板组成。外形美观大方并且易于携带。内部气动阀组采用片式结构串联组装在一起，结构紧凑，无需配管，减少了故障点，操作简便。
技术参数
充气回路：1-7路（可同时实现对1到21套救援气囊进行充、放气体）；
最高供气压力：0-1.5MPa（可按气囊使用要求进行设定） ；
工作介质：氮气；
重量：＜ 20kg；
可广泛应用于飞机救援系统、城市市政管网维护维修等场所。
|
|
